Mengenal Topologi Jaringan Komputer

Topologi Jaringan

Topologi  adalah  suatu  cara  menghubungkan  komputer  yang  satu  dengan komputer lainnya sehingga membentuk jaringan. Ada beberapa macam topologi yang umum digunakan saat ini, yaitu topologi bus, token-ring, star, tree, dan mesh.

1. Topologi Bus

TOPOLOGI BUS

Topologi bus yaitu topologi yang memiliki sebuah kabel tunggal atau pusat yang masing-masing workstation dan server dihubungkan. Kelebihan topologi bus yaitu saat melakukan pengembangan  jaringan  atau  penambahan  workstation  baru tidak mengganggu  workstation  lain. Sedangkan kekurangan topologi bus adalah saat kabel pusat mengalami masalah, Maka keseluruhan jaringan akan mengalami gangguan.

2. Topologi Ring (Cincin)

TOPOLOGI RING

Pada  topologi  ring,  semua  workstation  dan  server  dihubungkan  sehingga terbentuk  suatu  pola  lingkaran  atau  cincin.  Tiap  workstation  ataupun  server  akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat-alamat  yang  dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan. Kelemahan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta  mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di  suatu node maka seluruh jaringan akan terganggu. Keunggulan topologi ring adalah  tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi bus, karena hanya satu node dapat mengirimkan data pada suatu saat.

3. Topologi Star

TOPOLOGI STAR

Topologi star merupakan topologi yang masing-masing workstationnya memiliki jalur/ kabel yang terhubung langsung ke server atau hub.

Keunggulan dari topologi star adalah dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel  akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan.  Bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara  keseluruhan  tidak  mengalami  gangguan.  Kelemahan  dari topologi  star  adalah kebutuhan  kabel  yang  lebih  besar  dibandingkan  dengan  topologi  lainnya.

4. Topologi Tree

TOPOLOGI TREE

Topologi tree merupakan gabungan antara topologi bus dan topologi star, Topologi ini menyerupai anotomi akar pohon sehingga disebut topologi pohon. Bisa dibilang hanya perangkat hub saja yang terhubung langsung ke bus pohon, dan setiap hub tersebut berfungsi sebagai akar dari pohon perangkat.

Untuk kelebihan dan kekurangan topologi tree, Sama saja dengan kelebihan dan kekurangan topologi bus dan tree, Tetapi dengan adanya hybrid antara bus dan star ini mendukung permudahan perluasan jaringan dengan jauh lebih baik daripada menggunakan topologi bus atau topologi star saja.

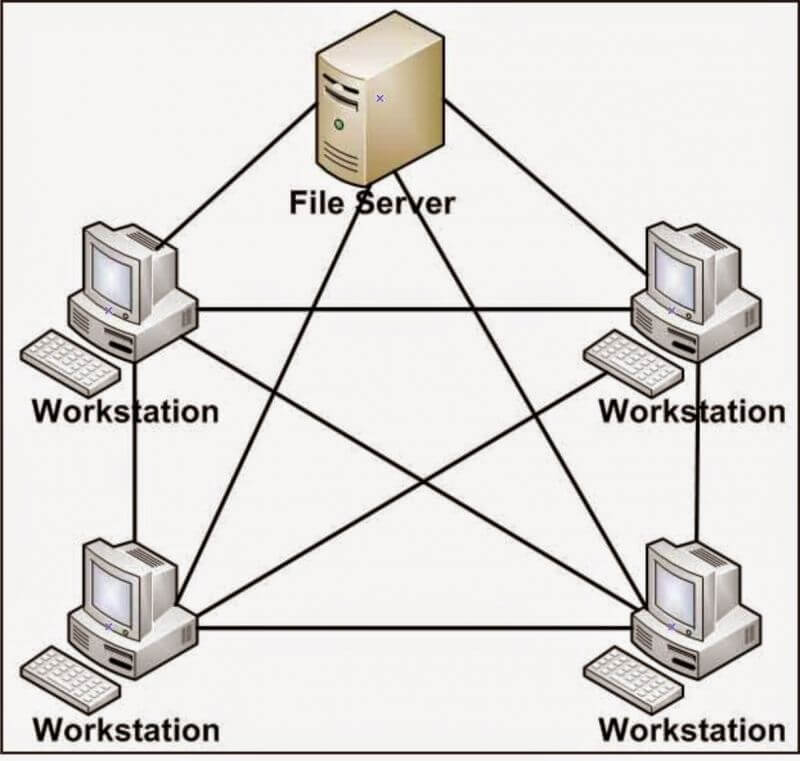

5. Topologi Mesh

TOPOLOGI MESH

Topologi mesh ini sering digunakan pada kondisi di mana tidak ada hubungan komunikasi yang terputus secara absolut antar node dalam jaringan komputer. Jadi antar satu perangkat akan terhubung secara langsung ke perangkat lainnya yang berada di dalam jaringan tersebut.

Kelebihan topologi mesh yaitu komunikasi antar komputer lebih cepat, keamanan lebih terjamin karena komunikasi yang terjadi langsung diterima client yang dituju. Dan saat salah satuperangkat mengalami masalah, Jaringan tidak akan terpengaruhi gangguan tersebut.

Kekurangan topologi mesh dalam jaringan komputer yaitu butuhnya biaya yang lebih karena membutuhkan leibih banyak kabel. Dan banyaknya kabel yang digunakan maka untuk melakukan penataan dan merapikan kabel cukup sulit dan tentunya juga membutuhkan tempat yang ekstra.
